鈦合金具有低密度、比強(qiáng)度大、耐高溫和耐腐蝕等特點(diǎn)，因此在航空航天領(lǐng)域得到了廣泛的應(yīng)用。在航空航天領(lǐng)域，TC4 鈦合金應(yīng)用量占整個(gè)鈦合金應(yīng)用量的 50%以上 [1] 。然而，切削、鍛造、鑄造等傳統(tǒng)加工方法不僅工藝繁雜，難以成形復(fù)雜結(jié)構(gòu)，且材料的重復(fù)利用率低，加工成本高。與傳統(tǒng)加工方法相比，增材制造（additive manufacturing，AM）在鈦合金加工方面具有研制周期短、無需模具與大型設(shè)備、可一體化成形復(fù)雜結(jié)構(gòu)等優(yōu)點(diǎn)。

目前對(duì)于 LPBF 成形的 TC4 合金的研究主要集中在組織、缺陷以及靜態(tài)的拉伸性能上。但隨著增材制造 TC4 的應(yīng)用面不斷拓展，疲勞性能和斷裂韌性等動(dòng)態(tài)力學(xué)性能開始得到人們的關(guān)注。尤其是在航空航天領(lǐng)域，隨著飛行器性能的提高與結(jié)構(gòu)的復(fù)雜化，早年間以靜強(qiáng)度和剛度為標(biāo)準(zhǔn)的結(jié)構(gòu)設(shè)計(jì)已無法滿足強(qiáng)度要求，目前的 TC4 結(jié)構(gòu)件設(shè)計(jì)注重于使用中的疲勞壽命與斷裂韌性這類動(dòng)態(tài)力學(xué)指標(biāo)。

考慮到 TC4 常用作航空航天領(lǐng)域中的復(fù)雜結(jié)構(gòu)件，對(duì)于打印的精度有較高的要求。在常見的金屬增材制造技術(shù)中，激光粉末床熔融（laser powder bed fusion，LPBF）技術(shù)由于有優(yōu)良的成形精度、構(gòu)件表面質(zhì)量以及較為簡單的打印環(huán)境，成為了增材制造 TC4 的不二之選。本文從 LPBF 成形 TC4 的特征出發(fā)，總結(jié)了其對(duì)拉伸性能的影響，并以此為基礎(chǔ)重點(diǎn)綜述了國內(nèi)外在疲勞和斷裂韌性方面的研究進(jìn)展，提出了未來可能的研究方向。

1 、激光粉末床熔融 TC4 合金組織與缺陷

1.1 沉積態(tài)組織特征

LPBF 過程中的高冷卻速率以及分層制造過程的重熔導(dǎo)致沉積態(tài) TC4 試樣在橫截面（XOY 面）和縱截面（XOZ 面）上具有不同的組織特征。XOY面的組織主要為初生 β 相和其內(nèi)部的針狀與板條狀馬氏體 α′。LPBF 過程中產(chǎn)生的熔池冷卻速率極快，可達(dá) 10 4 K/s，遠(yuǎn)遠(yuǎn)超過了發(fā)生馬氏體相變所需的410 K/s，所以 β 相中析出了馬氏體 α′相。XOY 面的組織形貌受工藝參數(shù)和掃描策略的影響較大。孫靖等 [2] 的研究結(jié)果表明，保持激光功率不變時(shí) β 相及內(nèi)部的馬氏體 α′相會(huì)隨著掃描速度的下降而逐漸粗化。谷雪忠 [3] 對(duì)比了不同熔覆層間掃描角度為90°和 67°的情況。掃描角度為 90°時(shí) β 晶粒間以相互垂直的棋盤網(wǎng)格分布，而掃描角度為 67°時(shí)網(wǎng)格則近似六邊形，這種差異是不同熔覆層之間熔道交叉形狀的差異導(dǎo)致的。

同時(shí)，LPBF 成形過程中不同高度的熱輸入和熱循環(huán)狀況也存在較大的差異，導(dǎo)致不同熔覆層之間 XOY 面的組織形貌也不盡相同。Xu 等 [4] 研究發(fā)現(xiàn)靠近基板的部位因?yàn)榉e累的熱量更多，馬氏體 α′相會(huì)分解產(chǎn)為 α+β 相，組織為板條狀 α+β 且較為粗大，而靠近頂端的部分熱量累積少，組織為 β 相和針狀馬氏體 α′。對(duì)于熱循環(huán)次數(shù)，馬堯 [5] 的研究結(jié)果表明，試樣底部由于經(jīng)歷的熱循環(huán)次數(shù)最多可生成四次馬氏體 α′相，不同批次的馬氏體分別與上一級(jí)的馬氏體垂直析出而一次馬氏體相與 β 相垂直析出。越接近頂部經(jīng)歷的熱循環(huán)次數(shù)越少，馬氏體的種類與體積也隨之減少。

XOZ 面的組織為穿過多個(gè)粉層的 β 相柱狀晶，其內(nèi)部分布有針狀馬氏體 α′。這是激光打印過程中對(duì)上一層的粉層的重熔導(dǎo)致的，先前存在的柱狀晶會(huì)沿熔池邊界外延生長，最終形成沿沉積方向的粗大柱狀晶。柱狀晶內(nèi)部的針狀馬氏體 α′常與柱狀晶呈特定角度生長且針狀馬氏體之間相互平行或垂直，這種位相關(guān)系由馬氏體的成核難度和最大熱通量的方向共同決定。XOZ 面的組織形貌主要受工藝參數(shù)影響，谷雪忠 [3] 研究了 52 J/mm ³ 和 23.8 J/mm ³兩種能量密度下 LPBF 成形 TC4 XOZ 面的組織形貌，發(fā)現(xiàn)當(dāng)能量密度足夠使上一層粉層達(dá)到 β 相變溫度時(shí)，β 柱狀晶可以跨粉層連續(xù)生長，反之則難以形成粗大且連續(xù)的柱狀晶。

1.2 缺陷

LPBF 過程中常會(huì)出現(xiàn)球形的氣孔、不規(guī)則的未熔合區(qū)域以及裂紋，這三種常見的缺陷形貌如圖1（c）~（e）所示。Hojjatzadeh 等 [6] 驗(yàn)證了 LPBF過程中氣孔形成的六種機(jī)制，包括原始粉末中就存在的氣孔無法逃逸、易揮發(fā)元素形成的蒸汽無法逃逸、金屬蒸汽的對(duì)熔池的反沖壓力使熔池振蕩形成了氣孔、金屬液滴飛濺下落到熔池時(shí)產(chǎn)生了氣孔、已存在裂紋的基體重熔時(shí)由裂紋釋放出氣孔、匙孔底部的氣體由于激光能量過大無法逃逸。此外 Zhou等 [7] 發(fā)現(xiàn)傳統(tǒng) LPBF 過程中作為保護(hù)氣氛的惰性氣體也會(huì)進(jìn)入基體形成氣孔，將打印的環(huán)境由惰性氣體變?yōu)檎婵湛山档?LPBF 成形 TC4 的孔隙率。未熔合區(qū)域常存在較多未熔化的顆粒，同時(shí)容易形成鋒利的邊緣，其成因主要為激光的能量密度不足，無法形成連續(xù)的熔體。裂紋指成型件內(nèi)部的小裂紋，張升等 [8] 認(rèn)為是高溫度梯度產(chǎn)生的殘余應(yīng)力導(dǎo)致了裂紋的產(chǎn)生，這也是目前較為普遍的觀點(diǎn)。

在此基礎(chǔ)上 Zhu 等 [9] 認(rèn)為夾雜、熔合不良、氣孔等部位容易造成應(yīng)力集中從而形成裂紋源。蔡偉軍等[10] 發(fā)現(xiàn) P 與 Si 等元素會(huì)產(chǎn)生晶間的液態(tài)薄膜成為熱裂紋的誘因。

研究發(fā)現(xiàn)，通過調(diào)整工藝參數(shù)，上述三種缺陷均可得到一定的改善。趙春玲等 [11] 發(fā)現(xiàn)隨著激光能量密度增加，缺陷逐漸由不規(guī)則形轉(zhuǎn)向球形，缺陷的尺寸先減小后增加，這證明 LPBF 成形 TC4 的能量密度存在一個(gè)最佳工藝窗口。Zhou 等 [7] 的研究結(jié)果表明在真空（1 Pa）條件下的工藝窗口為 800-1333J/mm ³ 。對(duì)于傳統(tǒng)的 LPBF 成形 TC4，段偉 [12] 發(fā)現(xiàn)能量密度在 19.49-58.48 J/mm ³ 范圍內(nèi)時(shí)，試樣的致密度可達(dá) 99%以上，且在 29.24 J/ mm ³ 附近致密度大于 99.9%。除調(diào)整打印參數(shù)外，熱等靜壓（hot isostatic pressing，HIP）也是改善 LPBF 成形件缺陷狀況的常用手段。HIP 通過高溫高壓可以使工件中大部分的孔隙和裂紋閉合，呂周晉等 [13] 對(duì)致密度99.4%LPBF 成形 TC4 試樣進(jìn)行 HIP 處理后，致密度超過 99.8%，材料密度達(dá)到 4.415 g/cm ³ 以上，已經(jīng)接近 TC4 的理論密度。HIP 雖然能消除絕大部分缺陷，但其造成的組織粗化會(huì)減弱 TC4 的抗疲勞性能 [14]。

1.3 殘余應(yīng)力

LPBF 成形的加熱和冷卻過程都極快，成形過程中不同部位之間會(huì)形成較大的溫度梯度，當(dāng)不同部位的膨脹和收縮不一致時(shí)便會(huì)產(chǎn)生殘余應(yīng)力。殘余應(yīng)力會(huì)使零件容易開裂甚至斷裂 [15] ，因此需要設(shè)法減小乃至消除 LPBF 過程產(chǎn)生的殘余應(yīng)力。

減小溫度梯度最簡單的解決方法是對(duì)基板進(jìn)行預(yù)熱。Roberts [16] 通過有限元模擬發(fā)現(xiàn)，將預(yù)熱溫度從40℃提高到300℃可以使TC4上表面的殘余拉應(yīng)力從 737.8 MPa 降低至 355.9 MPa，減少了 50%以上。而 Ali 等 [17] 將預(yù)熱溫提高到 770℃時(shí)發(fā)現(xiàn) TC4零件上表面的殘余應(yīng)力基本消失。熱處理也是減少殘余應(yīng)力的常見手段，其可以將亞穩(wěn)組織轉(zhuǎn)變?yōu)槠胶饨M織，消除晶粒間的位錯(cuò)聚集，從而減小了殘余應(yīng)力。Leuders 等 [18] 通過 800 ℃兩小時(shí)的退火處理將 LPBF 成形 TC4 表面沿沉積方向和掃描方向的殘余應(yīng)力分別由 230 MPa 和 120 MPa 降低到了 10MPa和5 MPa。張霜銀等 [19] 通過去應(yīng)力退火將LPBF成形 TC4 Y 方向和 Z 方向的平均殘余應(yīng)力分別由-114.88 MPa和-82.34 MPa降低至-49.01 MPa和0.52MPa，降幅達(dá) 59.8%與 72.3%。此外 LPBF 的工藝參數(shù) 也 會(huì) 對(duì) 殘 余 應(yīng) 力 造 成 影 響 。 Levkulich [20] 與Vrancken [21] 發(fā)現(xiàn)隨著激光功率的增加，LPBF 成形的 TC4 試樣的殘余應(yīng)力會(huì)降低，其認(rèn)為是冷卻速率隨著激光功率增加而降低導(dǎo)致的。但激光能量過高則會(huì)增加與相鄰層的溫度梯度，反而會(huì)產(chǎn)生較大的殘余應(yīng)力 [22] 。此外梁曉康等 [23] 發(fā)現(xiàn) TC4 試樣在沉積方向上有較大的殘余拉應(yīng)力，Anderson 等 [24] 的實(shí)驗(yàn)結(jié)果也表明在 x 方向和 z 方向上應(yīng)力值近似拋物線分布，若改變每層的掃描路徑則可使層與層之間的應(yīng)力狀態(tài)相等。孫新發(fā) [25] 對(duì)旋轉(zhuǎn)角為 0°，67°和 90°的掃描策略進(jìn)行了數(shù)值仿真，其中旋轉(zhuǎn)角為67°時(shí)應(yīng)力的各向異性最低。

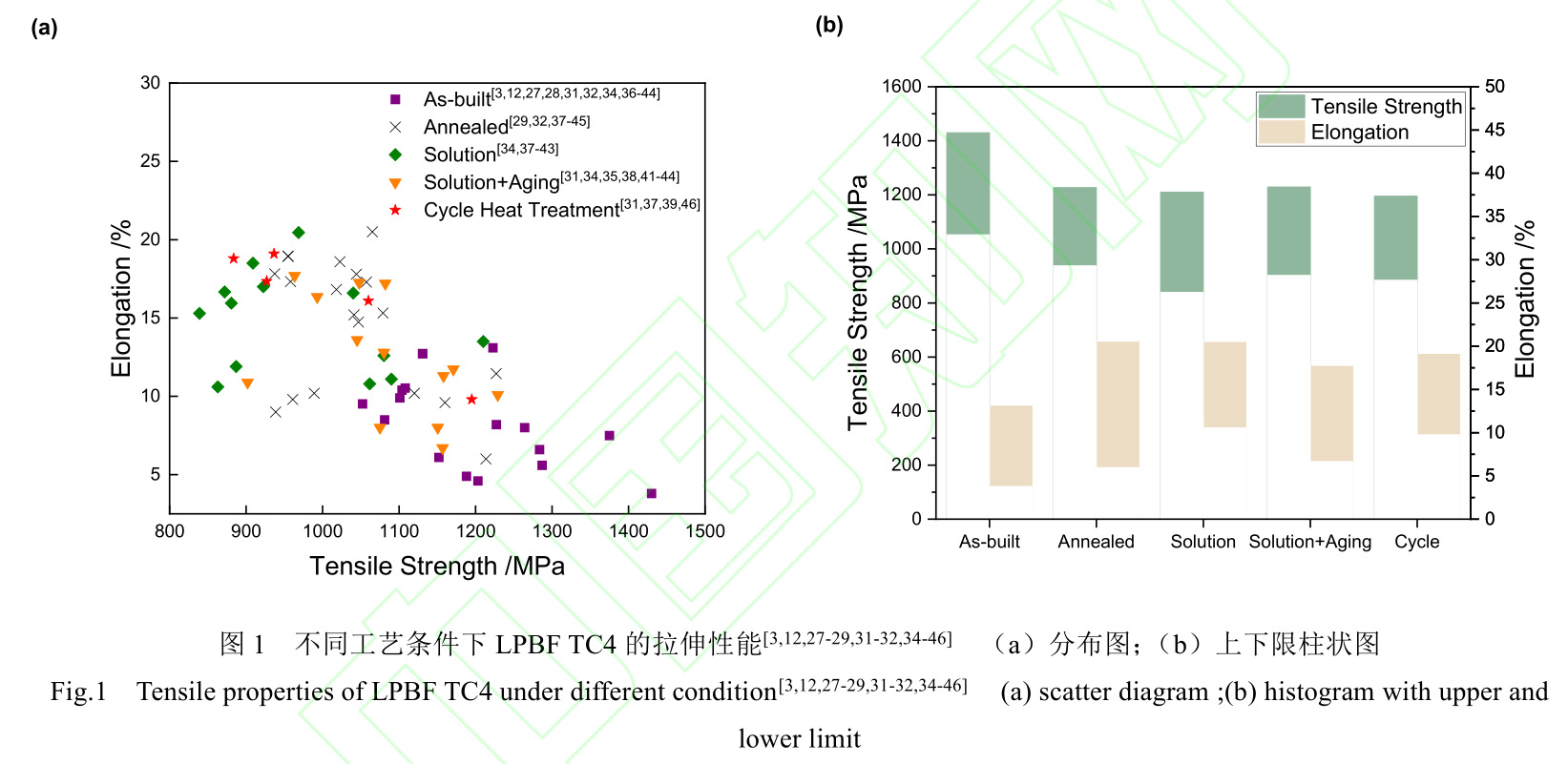

2 激光粉末床熔融 TC4 合金拉伸性能與傳統(tǒng)工藝制備的 TC4 合金相比，LPBF 成形的 TC4 合金具有高強(qiáng)度低塑性的特點(diǎn)。LPBF 過程中遠(yuǎn)超傳統(tǒng)工藝的冷卻速率形成了大量的針狀馬氏體 α′，與傳統(tǒng) TC4 合金中的 α+β 相相比有著更高的硬度與強(qiáng)度但塑性很低 [26] 。

沉積態(tài)的 TC4 合金拉伸性能主要受打印參數(shù)的影響。吳慧敏等 [27] 和雷蕾 [28] 都對(duì)激光功率和掃描速度對(duì)拉伸性能的影響進(jìn)行了研究，結(jié)果表明LPBF 成形 TC4 合金的拉伸性能由內(nèi)部缺陷決定，致密度最高、缺陷最少的試樣不論是抗拉強(qiáng)度還是斷后延伸率都要高于其他試樣。LPBF 成形 TC4 合金 XOY 面與 XOZ 面的組織形貌存在明顯差異，導(dǎo)致其拉伸性能也表現(xiàn)出明顯的各向異性。焦?jié)奢x等[29] 測量了水平和垂直方向的拉伸性能，其中水平拉伸試樣的抗拉強(qiáng)度和屈服強(qiáng)度都要高于垂直拉伸試樣而斷后延伸率差別不大。這是因?yàn)樗椒较?β 晶界的數(shù)量要多于垂直方向，對(duì)位錯(cuò)滑移的阻礙更大[30] ，且水平拉力的方向垂直于 β 柱狀晶而垂直拉伸力的方向與柱狀晶平行；另一方面垂直方向?yàn)樵嚇拥某练e方向，層間的結(jié)合強(qiáng)度會(huì)小于層內(nèi)的結(jié)合強(qiáng)度，也導(dǎo)致了垂直拉伸性能不如水平拉伸性能。各向異性可以通過后續(xù)的熱處理消除，竇振等 [31] 通過固溶時(shí)效處理使拉伸性能的各向異性水平≤1.2%。

沉積態(tài) TC4 塑性的提升主要依靠后續(xù)的熱處理。目前主流的研究方向?yàn)橥嘶鹛幚砗凸倘軙r(shí)效處理。退火處理時(shí)，隨著退火溫度的升高，馬氏體 α′會(huì)逐漸分解為 α 相和 β 相，當(dāng)溫度越接近 β 轉(zhuǎn)變溫度時(shí)，β 相含量越多 [32] 。由于 Al 和 O 等強(qiáng)化元素會(huì)在 α 相中富集 [33] ，β 相的強(qiáng)度會(huì)低于 α 相；同時(shí)β 相為 BCC 結(jié)構(gòu)而 α 相為 HCP 結(jié)構(gòu)，β 相的滑移系多于 α 相，變形協(xié)調(diào)能力更強(qiáng)。因此退火溫度越高試樣的強(qiáng)度越低塑性越強(qiáng)。但崔麗等 [32] 發(fā)現(xiàn)隨溫度上升，斷后延伸率先增加后下降，其原因可能為高溫時(shí) α 相粗化嚴(yán)重且容易形成集束，降低了塑性變形的抗力。通常來說退火溫度在 800 ℃左右時(shí)有較好的強(qiáng)度塑性比。固溶時(shí)效處理通常會(huì)在固溶過后進(jìn)行水冷來獲得獲得馬氏體 α′，在時(shí)效過程中馬氏體 α′會(huì)分解成 β 相和彌散 α 相。由于組織大體上保留了原本的 α+β 相的形貌，具有較好的延伸率。同時(shí)細(xì)小的彌散 α 相不僅能阻礙位錯(cuò)的運(yùn)動(dòng)，還能減少位錯(cuò)滑移的啟動(dòng)，從而提高了強(qiáng)度 [34] 。高星等 [35]指出固溶時(shí)間不宜過長，否則會(huì)使 α 片層過度粗化從而降低塑性。孫兵兵等 [34] 通過 940 ℃和 900 ℃兩次固溶水冷處理來控制 α 片層的尺寸，再經(jīng)過600℃的時(shí)效處理后試樣的抗拉強(qiáng)度為 1158 MPa，伸長率為 11.3%，均大于 940 ℃爐冷試樣的 1061.5MPa 和 10.8%。通過固溶和時(shí)效過程分別調(diào)節(jié)片層α 相和彌散 α 相的大小可以使 TC4 合金獲得良好的強(qiáng)度塑性比。但其認(rèn)為粗的 α 片層有利于協(xié)調(diào)變形和位錯(cuò)增殖從而提高試樣的塑性，這與前文崔麗和高星等人的觀點(diǎn)有所出入，因此具體的強(qiáng)度塑性調(diào)節(jié)機(jī)制還有待進(jìn)一步研究。

通過系統(tǒng)分析現(xiàn)階段激光粉末床熔融成形 TC4合金的研究，可以明顯看出，TC4 的拉伸性能與延伸率總體上呈現(xiàn)反比趨勢，如下圖 1（a）所示。圖1（b）為不同工藝下 TC4 抗拉強(qiáng)度和伸長率的上下限，從圖中可以看出沉積態(tài)的 TC4 強(qiáng)度高塑性低，所有的沉積態(tài)強(qiáng)度都達(dá)到了 1000 MPa 以上，但其延伸率的上下限均為最低；單獨(dú)的固溶處理效果與退火處理類似，但與退火相比會(huì)造成更明顯的強(qiáng)度下降；在固溶的基礎(chǔ)上增加時(shí)效處理則可以增強(qiáng)其強(qiáng)度，在圖 1（a）中表現(xiàn)為伸長率相近時(shí)，固溶+時(shí)效處理的試樣強(qiáng)度大多都高于單獨(dú)的固溶處理試樣；從圖 1（b）中可以看出，循環(huán)熱處理由于加熱時(shí)間充分，大多都擁有較高的延伸率，其強(qiáng)度范圍與退火及固溶+時(shí)效處理相近，但反復(fù)的升溫和降溫過程不僅增加了熱處理所需的時(shí)間，而且會(huì)使流程十分繁瑣，因此應(yīng)用并不廣泛。從工藝的復(fù)雜度和強(qiáng)塑性的結(jié)合度來考慮，退火和固溶+時(shí)效兩種熱處理方式為目前 LPBF TC4 合金的首選。

3、 激光粉末床熔融 TC4 合金疲勞性能

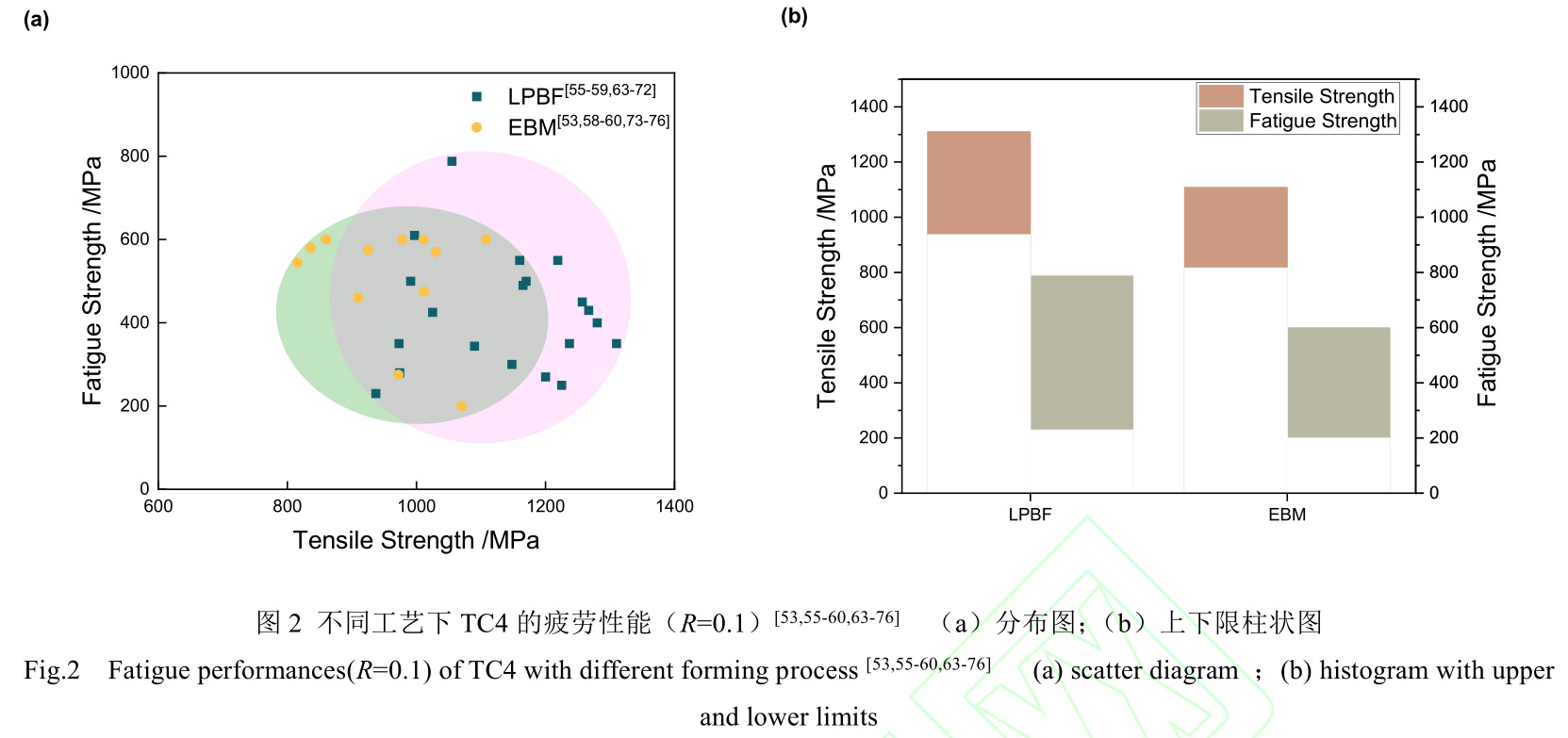

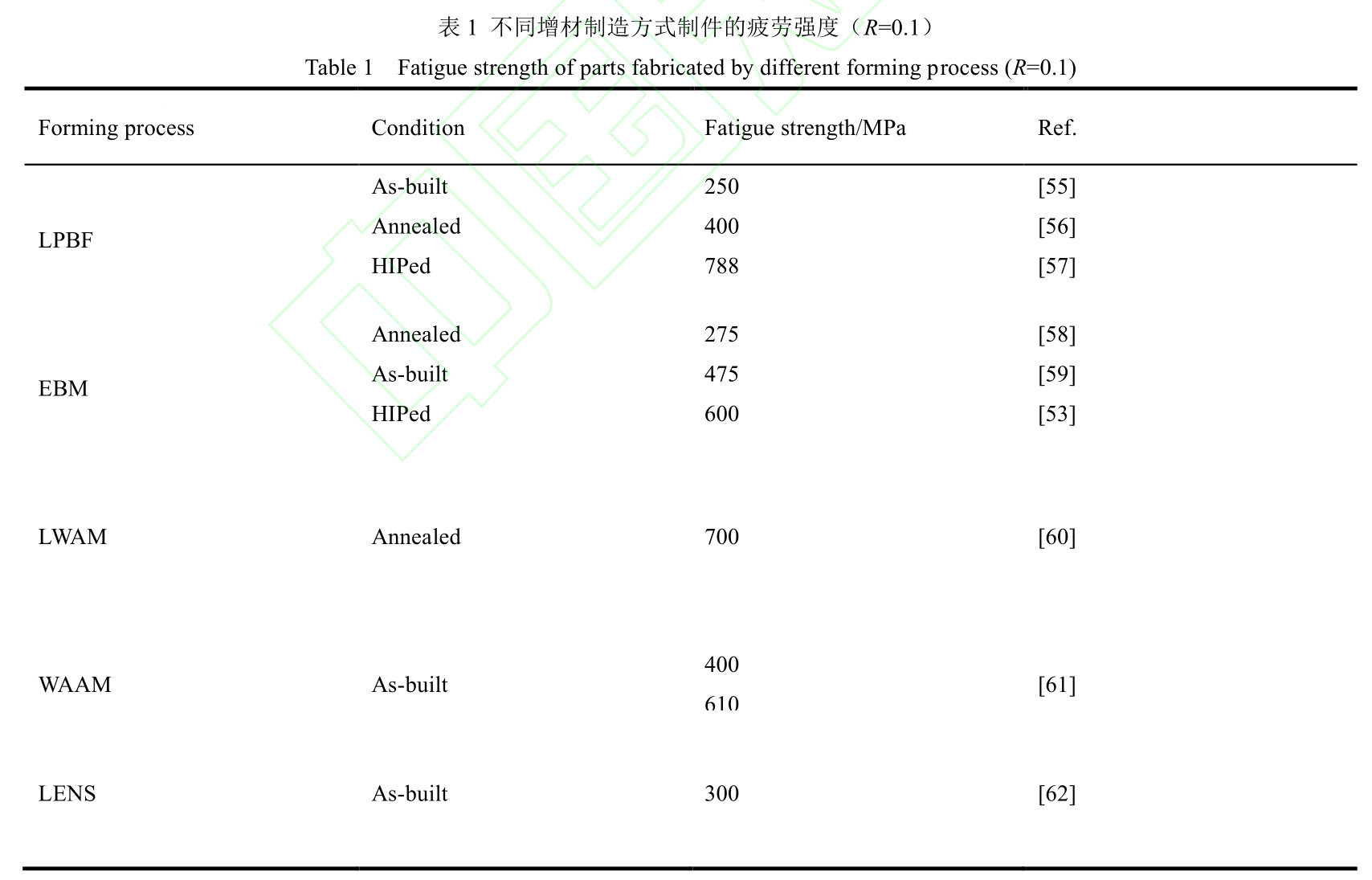

疲勞性能最常用的表征為疲勞極限 σ f （即試樣在 1×10⁷次循環(huán)周次后仍不會(huì)發(fā)生斷裂的最大應(yīng)力），對(duì)于不同增材制造方式下制件的疲勞強(qiáng)度如表1 所示。疲勞性能作為動(dòng)態(tài)力學(xué)性能，與靜態(tài)的拉伸性能存在一定區(qū)別。首先，缺陷的形貌對(duì)于疲勞性能的影響要更顯著。武亮亮等 [47] 發(fā)現(xiàn) 800 ℃退火后垂直試樣和水平試樣的疲勞極限存在較大的各向異性，其分別為 543MPa 和 439MPa。通過采用Murakami 的等效面積法 [48] 對(duì)缺陷進(jìn)行處理后，其發(fā)現(xiàn)水平方向的缺陷尺寸要大于垂直方向，產(chǎn)生了疲勞性能的各向異性。對(duì)水平和垂直試樣進(jìn)行 HIP處理后由于缺陷的減少，各向異性的現(xiàn)象得到了改善，垂直試樣和水平試樣的疲勞極限分別為 498MPa 和 447 MPa。

此外，試樣的疲勞性能還受表面狀況的影響。董登科等 [49] 比較了沉積表明和機(jī)加工表面狀態(tài)下TC4 的疲勞斷口，結(jié)果表明粗糙的沉積表面由于存在微缺陷會(huì)產(chǎn)生較高的應(yīng)力集中，疲勞源萌生于試樣表面；機(jī)加工試樣表面不僅更光滑，其引入了殘余壓應(yīng)力會(huì)使裂紋從內(nèi)部萌生，進(jìn)一步疲勞性能。易 敏 等[50] 則 采 用 激 光 沖 擊 強(qiáng) 化 （ laser shock peening，LSP）來進(jìn)行表面改性。LSP 在大幅降低表面孔隙的同時(shí)還能形成納米晶、形變孿晶、等軸晶等組織來改善表面組織性能，并且和機(jī)加工一樣能引入殘余壓應(yīng)力，共同提高疲勞性能。

沉積態(tài)的 TC4 具有硬而脆的特點(diǎn)，其疲勞強(qiáng)度也小于傳統(tǒng) TC4 合金，仍需要通過熱處理來改善性能。Yu 等 [51] 測量了沉積態(tài)、高溫退火和 HIP 三種條件下 LPBF 成形 TC4 的疲勞強(qiáng)度，其中沉積態(tài)的疲勞極限低于 300 MPa，而 HIP 處理的試樣疲勞極限達(dá)到了 450~500 MPa，與鍛造退火后的 TC4 相當(dāng)。

其原理為 HIP 粗化了板條 α 的同時(shí)降低了試樣的孔隙率，增長了裂紋的擴(kuò)展路徑而且減少了裂紋源。劉劍汶 [45] 進(jìn)一步提高了熱處理的溫度，其發(fā)現(xiàn)950 ℃試樣斷面的疲勞輝紋之間的寬度為（0.53±0.21） μm 小于 850 ℃試樣的（1.07±0.21） μm。850 ℃試樣中存在的連續(xù)的晶界 α 相在循環(huán)加載過程中造成了應(yīng)力集中，而在 950 ℃時(shí)晶界 α 相變得破碎的同時(shí)板條 α 相也會(huì)發(fā)生粗化，兩者共同阻礙了裂紋的擴(kuò)展，從而改善了疲勞性能。Qu 等 [14] 利用相變與晶界生長不同步的特點(diǎn)發(fā)明了純凈增材制造 工 藝 （ net-additive manufacturing process ，NAMP），使激光打印 TC4 試樣在消除絕大部分孔隙的同時(shí)保留了近似沉積態(tài)的組織，其極為細(xì)小的α 相不僅不會(huì)成為裂紋源而且還可以有效抑制滑移帶與晶粒作用造成的疲勞損害，與沉積態(tài)相比疲勞強(qiáng)度提升了 106%，達(dá)到了 978 MPa，且抗拉強(qiáng)度與沉積態(tài)相近，約為 1230 MPa。目前主流的 TC4 增材制造工藝為 LPBF 與 EBM（Electron Beam Melting，電子束熔化），其疲勞性能如圖 2（a），（b）所示，可以看出 LPBF 成形的 TC4 抗拉強(qiáng)度總體上要大于 EBM，其成因可能為 EBM 的冷卻速率低于LPBF，高溫下的 β 會(huì)向（α+β）組織轉(zhuǎn)變而非成馬氏體 α′，因而抗拉強(qiáng)度更低 [52] 。在不同后處理工藝下二者的疲勞強(qiáng)度相近但均未超過 800 MPa，可能是因?yàn)槲唇?jīng) HIP 處理的 LPBF 和 EBM 試樣的疲勞性能主要受增材制造過程中形成的孔隙決定，而經(jīng)過 HIP 處理后二者的組織均為（α+β）組織 [53,54] ，因而總體上疲勞強(qiáng)度差距不大。

目前傳統(tǒng)的熱處理方式對(duì)于 LPBF TC4 的疲勞強(qiáng)度提升較為有限，在此基礎(chǔ)上還會(huì)降低其原本的抗拉強(qiáng)度；而進(jìn)行了 NAMP 處理后的 TC4 不僅保留了與沉積態(tài)相近的抗拉強(qiáng)度，而且還具有極高的疲勞強(qiáng)度，是一種實(shí)用性較強(qiáng)的新型熱處理手段。除此之外，諸如 LSP 等表面加工手段對(duì)于疲勞強(qiáng)度的提升也較為明顯，為熱處理之外的優(yōu)秀后處理方式。

4、 激光粉末床熔融 TC4 合金斷裂韌性

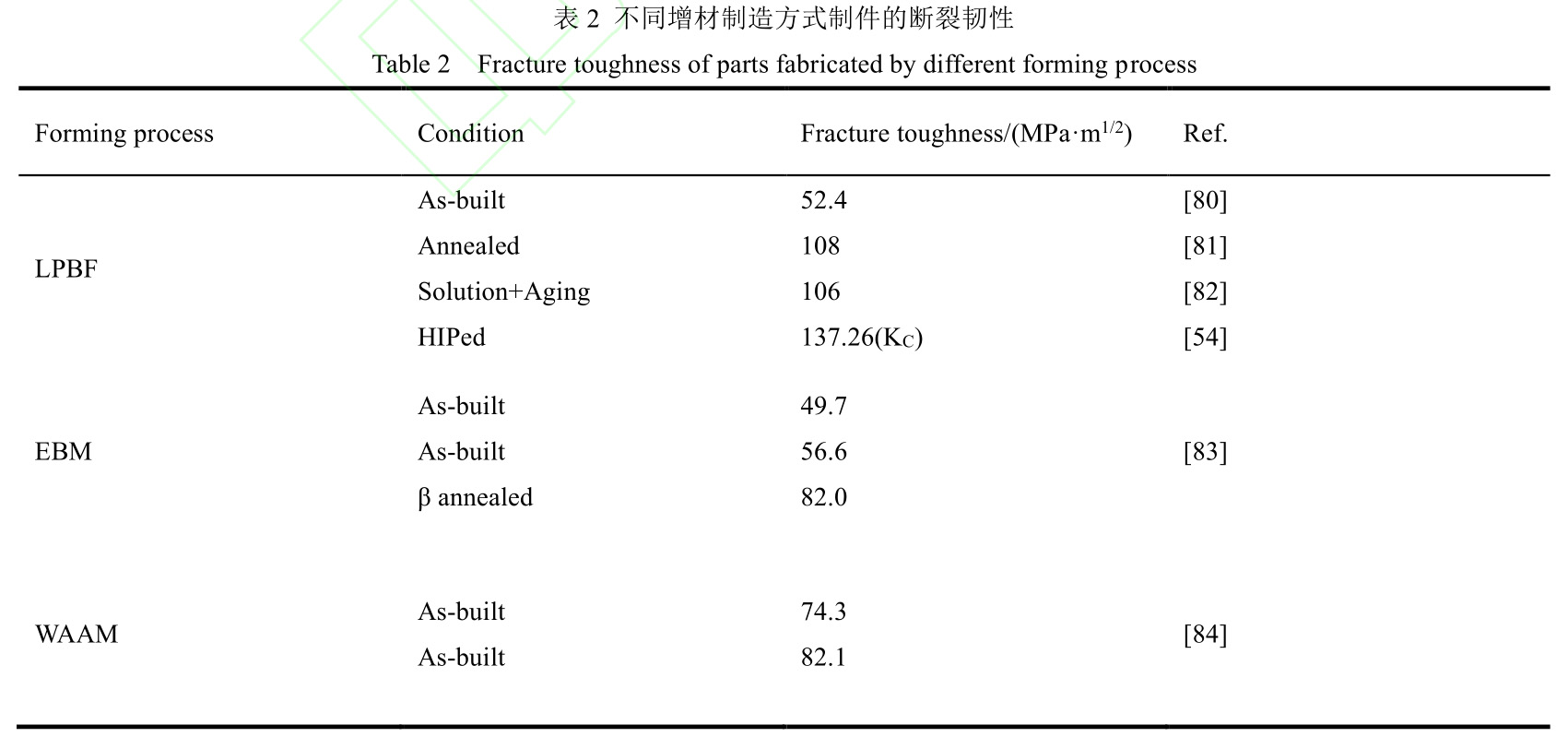

由于馬氏體 α′的脆性與不穩(wěn)定性以及對(duì)裂紋擴(kuò)展的抵抗性弱，LPBF 成形 TC4 合金的斷裂韌性也低于傳統(tǒng)的鍛造和鑄造 TC4 合金 [77] ，常見的增材制造TC4合金斷裂韌性如表 2所示。與拉伸性能類似，沉積態(tài) TC4 合金的斷裂韌性也表現(xiàn)出了各向異性。

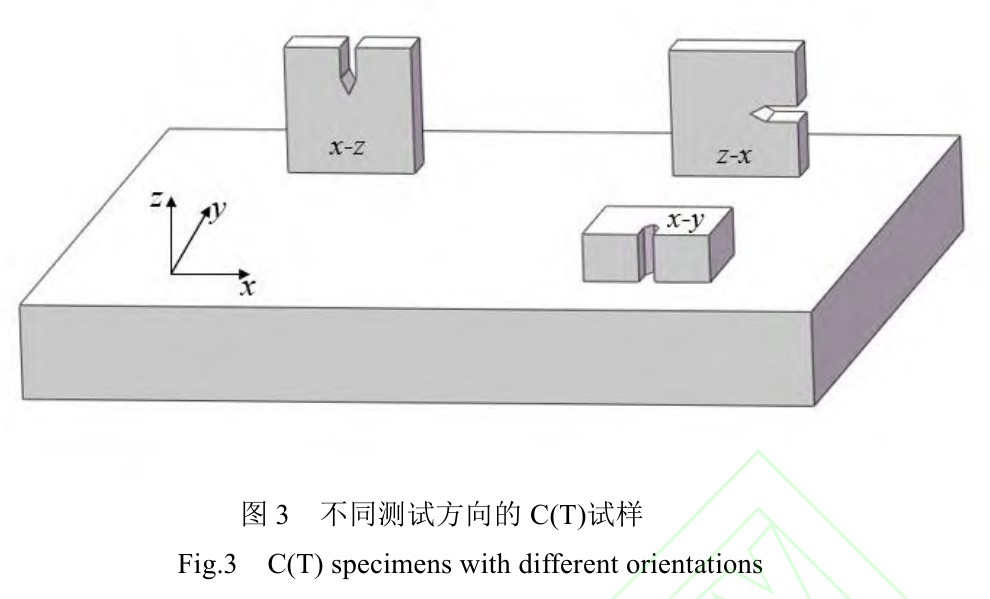

Cain 等 [78] 對(duì)沉積態(tài) TC4 合金不同方向上的斷裂韌性進(jìn)行了研究，如圖 3 所示，斷裂韌性的大小為 XY＞XZ＞ZX（K IC 分別為（28±2） MPa·m 1/2 ，（23±1） MPa·m 1/2 和（16±1） MPa·m 1/2 ），這是 β 柱狀晶和殘余應(yīng)力共同作用的結(jié)果。若只考慮組織形貌 XZ 試樣中裂紋擴(kuò)展方向平行于 β 柱狀晶，其斷裂韌性應(yīng)小于裂紋擴(kuò)展方向垂直于 β 柱狀晶的 ZX試樣，但 Vrancken 等 [79] 發(fā)現(xiàn) ZX 試樣斷面的周圍存在較高的殘余拉應(yīng)力，這使得 ZX 試樣在靠近自由表面的部分（即靠近 XOZ 面）會(huì)更容易產(chǎn)生裂紋且裂紋擴(kuò)展速度更快，從而導(dǎo)致斷裂韌性的降低；而XY 試樣斷裂韌性高于 XZ 試樣則是因?yàn)?β 柱狀晶在前者方向上的裂紋擴(kuò)展抗性更強(qiáng)。

熱處理是消除 LPBF TC4 合金各向異性和改善斷裂韌性性能的有效手段，現(xiàn)階段研究者主要針對(duì)退火和固溶兩類工藝進(jìn)行了一定的探索研究。Leuders 等 [18] 對(duì)沉積態(tài) TC4 試樣進(jìn)行了 800 ℃/2 h的退火處理后 x 軸和 y 軸方向的平均殘余應(yīng)力分別由 105 MPa 和 225 MPa 下降到 0 MPa 和 2.5 MPa，但當(dāng)溫度繼續(xù)提高時(shí)不會(huì)使殘余應(yīng)力更進(jìn)一步地降低。Cain 等 [78] 在進(jìn)行了 650 ℃的去應(yīng)力退火后發(fā)現(xiàn) β 柱狀晶的結(jié)構(gòu)仍然存在，但熱處理改變了晶粒之間接觸面的平面性，從而減小了各向異性。李玉海 等[77]在 500 ℃ 的 去 應(yīng) 力 退 火 后 進(jìn) 行 了700~950 ℃一系列的退火與固溶處理，研究結(jié)果表明隨著第二步熱處理溫度的升高板條 α 相會(huì)發(fā)生粗化，裂紋擴(kuò)展路徑因而變得更曲折，斷裂韌性上升；當(dāng)溫度達(dá)到 900 ℃和 950 ℃時(shí)粗化的板條 α 相會(huì)形成集束使裂紋擴(kuò)展路徑長度增加，同時(shí) β 相比例上升導(dǎo)致 α/β 相界數(shù)目增加，裂紋易在結(jié)合力較弱的相界處生成二次裂紋，進(jìn)一步增大了裂紋擴(kuò)展的能量損耗，從而再次提高了斷裂韌性。左柏強(qiáng) [81]以及 Kumar [82] 等人分別對(duì) LPBF TC4 進(jìn)行了兩相區(qū)退火與固溶時(shí)效處理，其斷裂韌性分別為 108MPa·m ^1/2 與 106 MPa·m ^1/2 。Zhang 等 [54] 通過 940 ℃/125 MPa/1.5 h 的熱等靜壓處理在粗化組織的同時(shí)減小了 TC4 內(nèi)部缺陷的含量，處理后試樣的 K C 從沉積態(tài)的（48.43±11.24） MPa·m ^1/2 提升至（137.26±6.54） MPa·m ^1/2 ，達(dá)到了沉積態(tài)的近三倍。目前 TC4 斷裂韌性的研究多集中于傳統(tǒng)工藝，熱軋的TC4經(jīng)過兩相區(qū)固溶時(shí)效處理以及 β固溶時(shí)效處理后斷裂韌性分別為 61.45 MPa·m ^1/2 與 95.13MPa·m 1/2[85] ，而鍛造成形的 TC4 進(jìn)行上述兩種熱處理后其斷裂韌性分別可達(dá) 75.8 MPa·m ^1/2 與 10⁹ MPa·m 1/2[86] ，這與 LPBF 成形的 TC4 相近。關(guān)于其他增材制造方式，童邵輝等 [87] 對(duì) EBM 成形 TC4 的斷裂韌性進(jìn)行了研究，在將基板預(yù)熱到 700℃后其制件根據(jù)打印方向不同斷裂韌性在 85.33~101.45MPa·m ^1/2 之間，與熱處理后的 LPBF 制件接近，但EBM 的真空環(huán)境以及 700 ℃的基板預(yù)熱溫度對(duì)設(shè)備要求較高；薛蕾等 [88] 測量了激光立體成形（laser solid forming，LSF）TC4 的斷裂韌性，其范圍在52.6~62.7 MPa·m 1/2 ，高于沉積態(tài) LPBF 試樣，但 LSF精度低于 LPBF；與其類似的還有電弧增材制造技術(shù)（wire arc additive manufacturing，WAAM），ZHANG 等 [84] 通過振蕩沉積策略使得沉積態(tài)的WAAM 制件斷裂韌性最高可達(dá) 82.1 MPa·m ^1/2 ，但WAAM 相比 LPBF 也存在精度不足的問題。

對(duì)于 LPBF 工藝，由于 HIP 在進(jìn)行熱處理的同時(shí)能減少試樣中的缺陷，對(duì)斷裂韌性這類動(dòng)態(tài)力學(xué)性能提升較大，是目前提升 LPBF TC4 斷裂韌性的最佳方案。但實(shí)際使用時(shí)還要考慮零件所要求的損傷容限性能，在滿足損傷容限的情況下，采用工藝更為簡單的退火或固溶時(shí)效處理也是可以的。

5 、結(jié)束語

隨著激光粉末床熔融 TC4 制件在航空領(lǐng)域中的應(yīng)用日漸廣泛，其動(dòng)態(tài)力學(xué)性能的重要性愈發(fā)突出。激光粉末床熔融成形的 TC4 合金具有良好的抗拉強(qiáng)度，但其疲勞性能和斷裂韌性較差，通常需要經(jīng)過后續(xù)的熱處理來提升其疲勞強(qiáng)度和斷裂韌性。

然而常見的高溫退火、固溶時(shí)效以及熱等靜壓等手段在提高疲勞強(qiáng)度與斷裂韌性的同時(shí)均會(huì)伴隨不同程度的抗拉強(qiáng)度下降，如何減少抗拉強(qiáng)度降低的程度將會(huì)成為未來研究的一個(gè)方向。因此本文總結(jié)了激光粉末床熔融成形 TC4 合金的特點(diǎn)與相應(yīng)的處理方法，并對(duì)其拉伸性能、疲勞性能和斷裂韌性進(jìn)行了具體分析。為獲得更高的力學(xué)性能可以從以下兩點(diǎn)入手：（ 1） NAMP（Net-Additive Manufacturing Process）多步熱處理方案由于保留了激光粉末床熔融 TC4 特有的針狀結(jié)構(gòu)，在大幅提升疲勞強(qiáng)度的同時(shí)只犧牲了一小部

分抗拉強(qiáng)度，該熱處理方案對(duì)于斷裂韌性的影響可進(jìn)行進(jìn)一步的研究。（2）激光沖擊強(qiáng)化等手段表明材料的表面狀況對(duì)其力學(xué)性能有一定影響，在熱處理后進(jìn)行表面加工可以進(jìn)一步提升其力學(xué)性能。對(duì)這些方面展開研究能有效拓寬激光粉末床熔融成形TC4 合金的應(yīng)用場景，為各行各業(yè)，尤其是航空航天行業(yè)提供有力的技術(shù)保障。

參考文獻(xiàn)

[1] UHLMANN E，KERSTING R，KLEIN T B，et al.Additive Manufacturing of Titanium Alloy for Aircraft Components[J]. Procedia CIRP，2015，35：55-60.

[2] 孫靖，李鵬，朱小剛，等. 激光選區(qū)熔化制備 TC4 鈦合金的組織演變[J]. 應(yīng)用激光，2018，38(6)：908-14.

SUN J，LI P，ZHU X G，et al. Microstructure evolution of TC4 titanium alloy prepared by selective laser melting[J]. Applied Laser，2018，38(6)：908-14.

[3] 谷雪忠. 3D 打印 TC4 合金的組織與缺口高周疲勞性能[D]. 沈陽：沈陽工業(yè)大學(xué)，2023.

GU X Z. Microstructure and notch high-cycle fatigue properties of 3D printed TC4 alloy[D]. Shenyang：Shenyang University of Technology，2023.

[4] XU W ， BRANDT M ， SUN S ， et al. Additive manufacturing of strong and ductile Ti–6Al–4V by selective laser melting via in situ martensite decomposition[J]. Acta Materialia，2015，85：74-84.

[5] 馬堯. SLM 成形 TC4 鈦合金不同高度處微觀組織演變[J]. 應(yīng)用激光，2020，40(5)：790-794.

MA Y. The microstructure transformation of selective laser melting processed TC4 at different heights[J].Applied laser，2020，40(5)：790-794.

[6] HOJJATZADEH S M H，PARAB N D，GUO Q，et al.Direct observation of pore formation mechanisms during LPBF additive manufacturing process and high energy density laser welding[J]. International Journal of Machine Tools and Manufacture，2020，153：103555.

[7] ZHOU B，ZHOU J，LI H，et al. A study of the microstructures and mechanical properties of Ti6Al4V fabricated by SLM under vacuum[J]. Materials Science and Engineering：A，2018，724：1-10.

[8] 張升，桂睿智，魏青松，等. 選擇性激光熔化成形 TC4鈦合金開裂行為及其機(jī)理研究[J]. 機(jī)械工程學(xué)報(bào)，2013，49(23)：21-27.

ZHANG S，GUI R Z，WEI Q S，et al. Cracking behavior and formation mechanism of TC4 alloy formed by selective laser melting. Journal of Mechanical Engineering，2013，49(23)：21-27.

[9] ZHU M，XUAN F. Fatigue crack initiation potential from defects in terms of local stress analysis[J]. Chinese Journal of Mechanical Engineering ，2014，27(3)： 496-503.

[10] 蔡偉軍. 18Ni-300 粉末激光選區(qū)熔化成型工藝及成型件性能研究[D]. 蘭州：蘭州理工大學(xué)，2018.

CAI W J. Research on process and property of 18Ni-300 alloy manufactured by selective laser melting[D]. Lanzhou：Lanzhou University of Technology，2018.

[11] 趙春玲，李維，王強(qiáng)，等. 激光選區(qū)熔化成形鈦合金內(nèi)部缺陷及其演化規(guī)律研究[J]. 稀有金屬材料與工程，2021，50(8)：2841-2849.

ZHAO C L，LI W，WANG Q，et al. Investigation on relationship between defects and paramates for titanium alloy fabricated by selective laser melting[J]. Rare Metal Materials and Engineering，2021，50(8)：2841-2849.

[12] 段偉. TC4 合金 SLM 成形過程溫度場數(shù)值模擬及缺陷、組織與力學(xué)性能的研究[D]. 武漢：華中科技大學(xué)，2022.

DUAN W. Temperature field simulation ， defect ，microstructure and mechanical property of TC4 alloy by selective laser melting[D]. Wuhan: Huazhong University of Science & Technology，2022.

[13] 呂周晉，李好峰，車立達(dá)，等. HIP 溫度對(duì) SLM 制備TC4 鈦合金組織和力學(xué)性能的影響[J]. 金屬熱處理，2022，47(6)：138-42.

Lü Z J，LI H F，CHE L D，et al. Effect of HIP temperature on microstructure and mechanical properties of TC4 titanium alloy prepared by SLM[J]. Heat Treatment of Metals，2022，47(6)：138-42.

[14] QU Z，ZHANG Z，LIU R，et al. High fatigue resistance in a titanium alloy via near-void-free 3D printing [J].Nature，2024，626(8001)：999-1004.

[15] HUASHAN Y，YUSHENG S，WENXIAN Z，et al.Numerical simulation of the temperature field in selective laser melting[J]. Applied Laser，2007，27(6)：456-460.

[16] ROBERTS I. Investigation of residual stresses in the laser melting of metal powders in additive layer manufacturing[D]. Wolverhampton: University of Wolverhampton，2012.

[17] ALI H，MA L，GHADBEIGI H，et al. In-situ residual stress reduction ， martensitic decomposition and mechanical properties enhancement through high

temperature powder bed pre-heating of Selective Laser Melted Ti6Al4V[J]. Materials Science and Engineering：A，2017，695：211-20.

[18] LEUDERS S，TH?NE M，RIEMER A，et al. On the mechanical behaviour of titanium alloy TiAl6V4 manufactured by selective laser melting ： fatigue resistance and crack growth performance[J]. International Journal of Fatigue，2013，48：300-307.

[19] 張霜銀，林鑫，陳靜，等. 熱處理對(duì)激光立體成形 TC4殘余應(yīng)力的影響[J]. 稀有金屬材料與工程，2009，38(5)：5.

ZHANG S Y，LIN X，CHEN J，et al. Influence of heat treatment on residual stress of Ti-6Al-4V alloy by laser solid forming[J]. Rare Metal Materials and Engineering，2009，38(5)：5.

[20] LEVKULICH N C，SEMIATIN S L，GOCKEL J E，et al.The effect of process parameters on residual stress evolution and distortion in the laser powder bed fusion of Ti-6Al-4V[J]. Additive Manufacturing ，2019， 28：475-484.

[21] VRANCKEN B. Study of Residual Stresses in Selective Laser Melting[D]. Leuven: Katholieke Universiteit Leuven，2016.

[22] 杜暢，張津，連勇，等. 激光增材制造殘余應(yīng)力研究現(xiàn)狀[J]. 表面技術(shù)，2019，48(1)：200-7.

DU C，ZHANG J，LIAN Y，et al. Research progress on residual stress in laser additive manufacturing[J]. Surface Technology，2019，48(1)：200-7.

[23] 梁曉康，陳濟(jì)輪，嚴(yán)振宇，等. 激光選區(qū)熔化成形 TC4鈦合金表面粘粉及殘余應(yīng)力研究[J]. 電加工與模具，2016(5)：52-55.

LIANG X K，CHEN J L，YAN Z Y，et al. Study on surface adhension and residual stress of TC4 titanium alloy by selective laser melting[J]. Electromachining & Mould，2016(5)：52-55.

[24] ANDERSON L S，VENTER A M，VRANCKEN B，et al.Investigating the residual stress distribution in selective laser melting produced Ti-6Al-4V using neutron diffraction[C]//Mater. Res. Proc. 2018，4：73-78.

[25] 孫新發(fā). 3D 打印鈦合金器件中殘余應(yīng)力演變規(guī)律與調(diào)控機(jī)理[D]. 徐州：中國礦業(yè)大學(xué)，2023.

SUN X F. Evolution and regulation mechanism of residual stress in 3D printed titanium alloy parts[D]. Xuzhou：China University of Mining and Technology， 2023.

[26] GALARRAGA H，WARREN R J，LADOS D A，et al.Effects of heat treatments on microstructure and properties of Ti-6Al-4V ELI alloy fabricated by electron beam melting (EBM)[J]. Materials Science and Engineering：A，2017，685：417-428.

[27] 吳慧敏，羅志強(qiáng)，金勝然. 激光功率和掃描速度對(duì)選區(qū)激光熔化成形 TC4 鈦合金組織和性能的影響[J]. 機(jī)械工程材料，2021，45(9)：51-7.

WU H M，LUO Z Q，JIN S R. Effects of laser power and laser scanning speed on microstructure and property of TC4 titanium alloy formed by selective laser melting[J].Materials for Mechanical Engineering，2021，45(9)：51-7.

[28] 雷蕾. 選區(qū)激光熔化成形 Ti6Al4V 合金及其復(fù)合材料的組織和性能研究[D]. 哈爾濱：哈爾濱工程大學(xué)，2022.

LEI L. Microstructure and properties of Ti6Al4V alloy and its composites formed by selective laser melting[D]. Harbin：Harbin Engineering University，2022.

[29] 焦?jié)奢x，于慧臣，吳學(xué)仁，等. 激光選區(qū)熔化 TC4 鈦合金的室溫及高溫拉伸各向異性與斷裂機(jī)制研究[J].材料導(dǎo)報(bào)，2023，37(增刊 2)：439-444.

JIAO Z H，YU H C，WU X R，et al. Study on tnesile anisotropy and fracture mechanism at room and elevated temperature of the selective laser melted TC4 titanium alloy[J]. Materials Reports，2023，37(Suppl 2)：439-444.

[30] LIU Z，ZHAO Z，LIU J，et al. Effect of α texture on the tensile deformation behavior of Ti–6Al–4V alloy produced via electron beam rapid manufacturing[J]. Materials Science and Engineering：A，2019，742：508-16.

[31] 竇振，王豫躍，張安峰，等. 不同熱處理對(duì) SLM TC4組織性能及各向異性的影響[J]. 中國激光，2022，49(8)：97-108.

DOU Z，WANG Y Y，ZHANG A F，et al. Effect of different heat treatment on microstructure，properties，and anisotropy of SLM TC4[J]. Chinese Journal of Lasers，2022，49(8)：97-108.

[32] 崔麗，武德凡，楊澤卿，等. 熱處理對(duì) SLM 成形 TC4合金組織及性能的影響[J]. 北京工業(yè)大學(xué)學(xué)報(bào)，2023，49(9)：970-979.

CUI L，WU D F，YANG Z Q，et al. Effect of heat treatment on microstructure and properties of TC4 alloys fabricated by selective laser melting[J]. Journal of Beijing University of Technology，2023，49(9)：970-979.

[33] 黃正陽，郭子靜，文光平，等. 不同工藝退火后 TC4合金的力學(xué)性能[J]. 金屬熱處理，2015，40(9)：175-9.

HUANG Z Y，GUO Z J，WEN G P，et al. Mechanical properties of TC4 alloy annealed with different processes[J]. Heat Treatment of Metals，2015，40(9)： 175-179.

[34] 孫兵兵，閆泰起，陳冰清，等. 選區(qū)激光熔化 TC4 鈦合金組織性能調(diào)控?zé)崽幚砉に嘯J]. 焊接技術(shù)，2023，52(6)：1-6.

SUN B B，YAN T Q，CHEN B Q，et al. Heat treatment process for optimization of microstructure and mechanical properties of selective laser melting TC4 titanium alloy[J]. Welding Technology，2023，52(6)：1-6.

[35] 高星，張寧，丁燕，等. 熱處理時(shí)間對(duì)激光選區(qū)成形TC4 鈦合金組織及力學(xué)性能的影響[J]. 金屬熱處理，2022，47(9)：12-7.

GAO X，ZHANG N，DING Y，et al. Effect of heat treatment time on microstructure and mechanical properties of TC4 titanium alloy fabricated by selective laser melting[J]. Heat Treatment of Metals，2022，47(9)：12-7.

[36] 李偉. SLM 增材制造 TC4 合金微觀組織與力學(xué)性能研究[D]. 北京：北京工業(yè)大學(xué)，2023.

LI W. A study on the microstructure and mechanical properties of TC4 alloy produced by SLM additive manufacturing[D]. Beijing ： Beijing University of Technology，2023.

[37] 白紅杰. 激光選區(qū)熔化TC4和TC18鈦合金的成形工藝與組織性能研究[D]. 南京：南京理工大學(xué)，2024.

HONG B J. Manufacturing process and structural performance of TC4 and TC18 titanium alloy fabricated by the selective laser melting(SLM)[D]. Nanjing：Nanjing University of Science & Technology，2024.

[38] 鞏建強(qiáng)，杜文強(qiáng)，張璐，等. 經(jīng) SLM 打印成型的 TC4合金熱處理研究[J]. 應(yīng)用激光，2020，40(03)：404-408.

GONG J Q，DU W Q，ZHANG L，et al. Study on heat treatment of TC4 alloy formed by SLM printing[J].Applied Laser，2020，40(03)：404-408.

[39] 葉坤. 后處理工藝對(duì)選區(qū)激光熔化 TC4 鈦合金組織與性能的影響[D]. 南昌：南昌大學(xué)，2022.

YE K. Influence of post-treatment process on the microstructure and properties of selective laser melted TC4 titanium alloy[D]. Nanchang：Nanchang University， 2022.

[40] 蔡雨升，吉海賓，雷家峰，等. 熱處理對(duì)激光選區(qū)熔化TC4 鈦合金顯微組織和力學(xué)性能的影響[J]. 鈦工業(yè)進(jìn)展，2020，37(1)：9-16.

CAI Y S，JI H B，LEI J F，et al. Influence of heat treatment on microstructure and mechanical properties of TC4 titanium alloy fabricated by selective laser melting[J]. Titanium Industry Progress，2020，37(1)：9-16.

[41] 李敬, 劉敏, 馬文有, 等. 工藝參數(shù)及熱處理對(duì)選區(qū)激光熔化 Ti6Al4V 性能的影響研究[J]. 應(yīng)用激光，2017，37(6)：779-786.

LI J，LIU M，MA W Y，et al. Effects of process parameters and post-heat treatment on the properties of selective laser melted Ti6Al4V[J]. Applied Laser，2017， 37(6)：779-786.

[42] 朱加雷，王凱，馬桂殿，等. TC4 鈦合金激光選區(qū)熔化成形性能研究[J]. 應(yīng)用激光，2017，37(6)：793-800.

ZHU J L，WANG K，MA G D，et al. Study on TC4 titanium alloy selective laser melting forming mechanical properties[J]. Applied Laser，2017，37(6)：793-800.

[43] 肖振楠，劉婷婷，廖文和，等. 激光選區(qū)熔化成形 TC4鈦合金熱處理后微觀組織和力學(xué)性能[J]. 中國激光，2017，44(9)：87-95.

XIAO Z N，LIU T T，LIAO W H，et al. Microstructure and mechanical properties of TC4 titanium alloy formed by selective laser melting after heat treatment[J]. Chinese Journal of Lasers，2017，44(9)：87-95.

[44] 李文賢，易丹青，劉會(huì)群，等. 熱處理制度對(duì)選擇性激光熔化成形 TC4 鈦合金的組織與力學(xué)性能的影響[J].粉末冶金材料科學(xué)與工程，2017，22(1)：70-78.

LI W X，YI D Q，LIU H Q，et al. Effect of the heat treatment process on microstructure and mechanical properties of the TC4 alloy processed by selective laser melting[J]. Materials Science and Engineering of Powder Metallurgy，2017，22(1)：70-78.

[45] 劉劍汶. 熱處理對(duì) SLM 成形 Ti6Al4V 晶界 α 相的演變及力學(xué)性能的影響[D]. 上海：上海理工大學(xué)，2022.

LIU J W. Effect of heat treatment on evolution of grain boundary α-phase and mechanical properties in SLM processed Ti6Al4V[D]. Shanghai：University of Shanghai for Science & Technology，2022.

[46] 李穎，彭霜，張婷，等. 選區(qū)激光熔化制備 Ti-6Al-4V合金的熱處理工藝及力學(xué)性能[J]. 金屬熱處理，2022，47(09)：175-181.

LI Y，PENG S，ZHANG T，et al. Heat treatment process and mechanical properties of selective laser melted Ti-6Al-4V alloy[J]. Heat Treatment of Metals，2022， 47(9)：175-181.

[47] 武亮亮，許瑞達(dá)，焦?jié)奢x，等. 激光選區(qū)熔化 TC4 合金的高周疲勞行為[J]. 材料工程，2024，52(3)：61-70.

WU L L，XU R D，JIAO Z H，et al. High cycle fatigue behavior of selective laser melting TC4 alloy[J]. Journal of Materials Engineering，2024,52(3)：61-70.

[48] MURAKAMI Y，USUKI H. Quantitative evaluation of effects of non-metallic inclusions on fatigue strength of high strength steels. II：Fatigue limit evaluation based on statistics for extreme values of inclusion size[J].International Journal of Fatigue，1989，11(5)：299-307.

[49] 董登科，陳安，李小飛，等. 表面粗糙度對(duì)激光選區(qū)熔化 TC4 鈦合金疲勞性能的影響[J]. 機(jī)械強(qiáng)度，2020，42(05)：1094-8.

DONG D K，CHEN A，LI X F，et al. Effect of surface roughness on fatigue property of TC4 titanium alloy by selective laser melting[J]. Journal of Mechanical Strength，2020，42(05)：1094-8.

[50] 易敏，張璇，胡文軒，等. 激光沖擊強(qiáng)化改善增材制造金屬疲勞性能[J]. 航空制造技術(shù)，2023，66(20)：38-49.

YI M，ZHANG X，HU W X，et al. Laser shock peening enhances the fatigue resistance of metals fabricated by additive manufacturing[J]. Aeronautical Manufacturing Technology，2023，66(20)：38-49.

[51] YU H，LI F，WANG Z，et al. Fatigue performances of selective laser melted Ti-6Al-4V alloy：Influence of surface finishing, hot isostatic pressing and heat treatments[J]. International Journal of Fatigue，2019，120：175-83.

[52] BERTSCH K M，VOISIN T，F(xiàn)ORIEN J B，et al. Critical differences between electron beam melted and selective laser melted Ti-6Al-4 V[J]. Materials & Design，2022，216：110533.

[53] MOHAMMADHOSSEINI A，F(xiàn)RASER D，MASOOD S H，et al. Microstructure and mechanical properties of Ti–6Al–4V manufactured by electron beam melting process[J]. Materials Research Innovations ， 2013 ，17(Suppl 2)：106-112.

[54] ZHANG H，DONG D，SU S，et al. Experimental study of effect of post processing on fracture toughness and fatigue crack growth performance of selective laser melting Ti-6Al-4V[J]. Chinese Journal of Aeronautics，2019，32(10)：2383-93 .

[55] JIANG Q，LI S，ZHOU C，et al. Effects of laser shock peening on the ultra-high cycle fatigue performance of additively manufactured Ti6Al4V alloy[J]. Optics & Laser Technology，2021，144：107391.

[56] XU W，SUN S，ELAMBASSERIL J，et al. Ti-6Al-4V additively manufactured by selective laser melting with superior mechanical properties[J]. Jom，2015，67： 668-673.

[57] ALEGRE J M，DíAZ A，GARCíA R，et al. Effect of HIP post-processing at 850° C/200 MPa in the fatigue behavior of Ti-6Al-4V alloy fabricated by Selective Laser Melting[J]. International Journal of Fatigue，2022，163：107097.

[58] GREITEMEIER D，PALM F，SYASSEN F，et al. Fatigue performance of additive manufactured TiAl6V4 using electron and laser beam melting[J]. International Journal of Fatigue，2017，94：211-217.

[59] GONG H，RAFI K，GU H，et al. Influence of defects on mechanical properties of Ti–6Al–4V components produced by selective laser melting and electron beam melting[J]. Materials & Design，2015，86：545-554.

[60] BRANDL E ， LEYENS C ， PALM F. Mechanical properties of additive manufactured Ti-6Al-4V using wire and powder based processes[C]//IOP conference series：materials science and engineering. IOP Publishing，2011，26(1)：012004.

[61] BISWAL R，ZHANG X，SYED A K，et al. Criticality of porosity defects on the fatigue performance of wire+ arc additive manufactured titanium alloy[J]. International Journal of Fatigue，2019，122：208-217.

[62] STERLING A J，TORRIES B，SHAMSAEI N，et al. Fatigue behavior and failure mechanisms of direct laser deposited Ti–6Al–4V[J]. Materials Science and Engineering：A，2016，655：100-112.

[63] GEROV M V，VLADISLAVSKAYA E Y，TERENT’EV V F，et al. Fatigue strength of a Ti–6Al–4V alloy produced by selective laser melting[J]. Russian Metallurgy (Metally)，2016，2016：935-941.

[64] RAFI H K，STARR T L，STUCKER B E. A comparison of the tensile ， fatigue ， and fracture behavior of Ti–6Al–4V and 15-5 PH stainless steel parts made by selective laser melting[J]. The International Journal of Advanced Manufacturing Technology ， 2013 ， 69 ：1299-1309.

[65] WYCISK E，EMMELMANN C，SIDDIQUE S，et al. High cycle fatigue (HCF) performance of Ti-6Al-4V alloy processed by selective laser melting[J]. Advanced materials research，2013，816：134-139.

[66] REKEDAL K，LIU D. Fatigue life of selective laser melted and hot isostatically pressed Ti-6Al-4V absent of surface machining[C]//56th AIAA/ASCE/AHS/ASC Structures ， Structural Dynamics ， and Materials Conference. 2015：0894.

[67] ZHAO X，LI S，ZHANG M，et al. Comparison of the microstructures and mechanical properties of Ti–6Al–4V fabricated by selective laser melting and electron beam melting[J]. Materials & Design，2016，95：21-31.

[68] BENEDETTI M，F(xiàn)ONTANARI V，BANDINI M，et al.Low-and high-cycle fatigue resistance of Ti-6Al-4V ELI additively manufactured via selective laser melting: Mean stress and defect sensitivity[J]. International journal of fatigue，2018，107：96-109.

[69] HU Y N，WU S C，WITHERS P J，et al. The effect of manufacturing defects on the fatigue life of selective laser melted Ti-6Al-4V structures[J]. Materials & Design，2020，192：108708.

[70] KASPEROVICH G，HAUSMANN J. Improvement of fatigue resistance and ductility of TiAl6V4 processed by selective laser melting[J]. Journal of Materials Processing Technology，2015，220：202-214.

[71] LE V D，PESSARD E，MOREL F，et al. Fatigue behaviour of additively manufactured Ti-6Al-4V alloy：The role of defects on scatter and statistical size effect[J]. International Journal of Fatigue，2020，140：105811.

[72] AGUADO-MONTERO S，NAVARRO C，VáZQUEZ J，et al. Fatigue behaviour of PBF additive manufactured TI6AL4V alloy after shot and laser peening[J]. International Journal of Fatigue，2022，154：106536.

[73] KAHLIN M，ANSELL H，BASU D，et al. Improved fatigue strength of additively manufactured Ti6Al4V by surface post processing[J]. International Journal of Fatigue，2020，134：105497.

[74] HRABE N，GN?UPEL-HEROLD T，QUINN T. Fatigue properties of a titanium alloy (Ti–6Al–4V) fabricated via electron beam melting (EBM)：Effects of internal defects and residual stress[J]. International Journal of Fatigue，2017，94：202-210.

[75] SHUI X，YAMANAKA K，MORI M，et al. Effects of post-processing on cyclic fatigue response of a titanium alloy additively manufactured by electron beam melting[J]. Materials Science and Engineering：A，2017，680：239-248.

[76] SUO H，CHEN Z，LIU J，et al. Microstructure and mechanical properties of Ti-6Al-4V by electron beam rapid manufacturing[J]. Rare Metal Materials and Engineering，2014，43(4)：780-785.

[77] 李玉海，左柏強(qiáng)，蔡雨升，等. 低高溫雙重?zé)崽幚韺?duì)激光選區(qū)熔化 TC4 鈦合金斷裂韌性影響[J]. 稀有金屬材料與工程，2022，51(5)：1864-1872.

LI Y H，ZUO B Q，CAI Y S，et al. Effect of low and high double hear treatment on fracture toughness of TC4 titanium alloy fabricated by selective laser melting[J]. Rare Metal Materials and Engineering，2022，51(5)：1864-1872.

[78] CAIN V，THIJS L，VAN HUMBEECK J，et al. Crack propagation and fracture toughness of Ti6Al4V alloy produced by selective laser melting[J]. Additive Manufacturing，2015，5：68-76.

[79] VRANCKEN B，CAIN V，KNUTSEN R，et al. Residual stress via the contour method in compact tension specimens produced via selective laser melting[J]. Scripta Materialia，2014，87：29-32.

[80] VAN HOOREWEDER B，MOENS D，BOONEN R，et al. Analysis of fracture toughness and crack propagation of Ti6Al4V produced by selective laser melting[J]. Advanced Engineering Materials，2012，14(1‐2)：92-97.

[81] 左柏強(qiáng). 熱處理對(duì)3D打印TC4鈦合金斷裂韌性的影響[D]. 沈陽：沈陽理工大學(xué)，2022.

ZUO B Q. Effect of heat treatment on fracture toughness of 3D printed TC4 titanium alloy[D]. Shenyang ：Shenyang Ligong University，2022.

[82] KUMAR P ， RAMAMURTY U. Microstructural optimization through heat treatment for enhancing the fracture toughness and fatigue crack growth resistance of selective laser melted Ti6Al4V alloy[J]. Acta Materialia，2019，169：45-59.

[83] GALARRAGA H，WARREN R J，LADOS D A，et al.Fatigue crack growth mechanisms at the microstructure scale in as-fabricated and heat treated Ti-6Al-4V ELI manufactured by electron beam melting (EBM)[J].Engineering Fracture Mechanics，2017，176：263-280.

[84] ZHANG X，MARTINA F，DING J，et al. Fracture toughness and fatigue crack growth rate properties in wire+ arc additive manufactured Ti‐6Al‐4V[J]. Fatigue & Fracture of Engineering Materials & Structures，2017，40(5)：790-803.

[85] 吳幫煒. 顯微組織對(duì) TC4 鈦合金斷裂韌性與疲勞裂紋擴(kuò)展速率的影響[D]. 沈陽：東北大學(xué)，2022.

WU B W. Effect of microstructure on fracture toughness and fatigue crack growth rate of TC4 titanium alloy[D].Shenyang：Northeastern University，2022.

[86] 郭萍，趙永慶，洪權(quán)，等. 損傷容限型 TC4-DT 鈦合金性能[J]. 稀有金屬材料與工程， 2013，42(11)：2367-2370.

GUO P，ZHAO Y Q，HONG Q，et al. Properties of damage tolerance TC4-DT titanium alloy[J]. Rare Metal Materials and Engineering，2013，42(11)：2367-2370.

[87] 童邵輝，李東，鄧增輝，等. 電子束快速成形 TC4 合金的組織與斷裂性能[J]. 材料工程，2019，47(01)：125-130.

TONG S H，LI D，DENG Z H，et al. Microstructure and fracture property of electron beam rapidly manufactured TC4 alloy[J]. Journal of Materials Engineering，2019，47(01)：125-130.

[88] 薛蕾，陳靜，虞文軍，等. Ti-6Al-4V 合金激光立體成形沉積態(tài)的平面應(yīng)變斷裂韌度[J]. 中國激光，2009，36(12)：3210-3214.

XUE L，CHEN J，YU W J，et al. Investigation on K IC of as-deposited Ti-6Al-4V alloy fabricated by laser solid forming[J]. Chinese Journal of Lasers，2009，36(12)： 3210-3214.

基金項(xiàng)目：跨尺度微結(jié)構(gòu)/缺陷形態(tài)對(duì)增材制造構(gòu)件長壽命服役行為的影響機(jī)制研究基金項(xiàng)目（2022YFB4601002）;上海市青年科技啟明星計(jì)劃資助（22QB1401300）

通訊作者：張亮（1985—），男，研究員，博士，研究方向?yàn)榻饘僭霾闹圃欤?lián)系地址：上海市虹口區(qū)邯鄲路 99 號(hào)上海材料研究所（200437），E-mail:zhangliang@srim.com.cn

相關(guān)鏈接
